Rohs gömülü açık çerçeve dokunmatik ekran monitörü / kumar için IR dokunmatik monitör

Bir ekranın bir makinenin, kontrol panelinin, kioskun, kabinin veya duvara monte sistemin parçası olması gerektiğinde, standart bir masaüstü monitör genellikle yanlış başlangıç noktasıdır. Zorluk sadece net bir görüntü elde etmek değildir. Ekranın kurulum yapısına uyması, güvenilir dokunmatik etkileşim sağlaması, gerekli video ve dokunmatik arayüzleri desteklemesi ve uzun süreli kullanıma uygun kalması gerekir.

HOP156, bu tür entegrasyon gereksinimleri etrafında tasarlanmış 15,6 inçlik açık çerçeveli dokunmatik ekranlı bir monitördür. Full HD IPS ekranı, PCAP kapasitif dokunmatik, VGA ve HDMI video girişleri, USB dokunmatik bağlantısı ve gömülü ve duvara monte kurulum için uygun açık çerçeveli bir yapıyı birleştirir. Sistem entegratörleri, OEM alıcıları ve distribütörler için bu, bağımsız bir masaüstü monitör olarak ele alınmak yerine daha büyük bir bitmiş ürüne dahil edilebilecek basit bir ekran platformu sunar.

• Ekipman entegrasyonu için açık çerçeve tasarımı
• Güvenilir etkileşimli çalışma için IR dokunmatik
• Esnek USB ve RS232 dokunmatik bağlantısı
• D-Sub ve HDMI ana bilgisayar uyumluluğu
• Zorlu ortamlar için isteğe bağlı yüksek parlaklık
• Esnek gömülü ve duvara monte kurulum
• Sistem entegrasyonu için çoklu montaj seçenekleri
• Tekrarlanan işlemler için dayanıklı dokunmatik performans
• Su geçirmez açık çerçeve serisi konfigürasyonu
• Sistem kurulumu için pratik OSD kontrolleri

HOP156, 1920 * 1080 Full HD çözünürlüğe sahip 15,6 inç IPS panel kullanır. 344,2 * 193,5 mm'lik aktif alanı, kullanıcıların hem okunabilirlik hem de kullanılabilir ekran alanı gerektirdiği arayüzler, kontrol ekranları, gösterge panelleri ve diğer görsel içerikler için tanımlanmış bir görüntüleme yüzeyi sağlar.

178° / 178° görüş açısı, farklı konumlardan tutarlı görünürlüğü korumaya yardımcı olur, bu da terminalin bir ekipmana monte edildiği veya duvara yerleştirildiği, tek bir kullanıcının tam önünde olmadığı durumlarda özellikle kullanışlıdır. 1500:1 kontrast oranı, 16,7 milyon renk ve 5ms tepki süresi, net günlük kullanım için gereken ekran özelliklerini sunar.

Standart 300 cd/m² parlaklığın yeterli olmadığı projeler için 1000 cd/m² parlaklık seçeneği de mevcuttur. Bu, kurulum ortamının daha yüksek parlaklıkta bir panele ihtiyaç duyduğu durumlarda alıcılara dikkate almaları için başka bir ekran yapılandırması sunar.

Bir ekran, kullanıcıların arayüzle doğrudan etkileşim kurabildiği gömülü bir sistemde çok daha kullanışlı hale gelir. HOP156, USB'yi dokunmatik sistem arayüzü olarak kullanan PCAP kapasitif dokunmatik ekran teknolojisini kullanır, bu da dokunmatik girdinin ayrı bir giriş cihazı eklenmeden ana sisteme entegre edilmesini sağlar.

Dokunmatik panel, alttaki IPS ekranın görsel netliğini korumaya yardımcı olan %97 ışık iletimi sağlar. 2ms dokunmatik tepki süresi ve 50 milyon dokunuş olarak derecelendirilmiş dokunmatik yaşam döngüsü ile bu yapılandırma, ara sıra ekran kullanımı yerine tekrarlanan kullanıcı etkileşimi etrafında tasarlanmıştır.

Sağlanan spesifikasyon ayrıca 4 telli ve 5 telli dokunmatik ekran yapılandırmalarını ve isteğe bağlı bir yapılandırma olarak IR dokunmatik özelliğini listeler. Bu, proje alıcılarına her dağıtımı aynı ekran ve dokunmatik kombinasyonu olarak ele almak yerine belirli bir entegrasyon gereksinimi için dokunmatik teknolojiyi seçerken daha fazla esneklik sağlar.

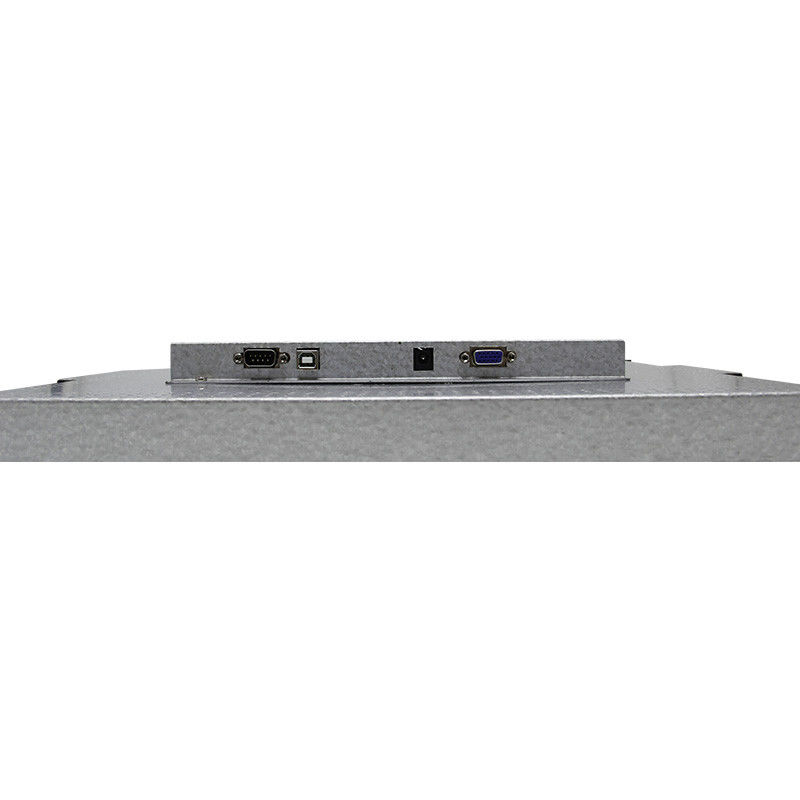

Entegrasyon projeleri nadiren tam olarak aynı ana donanımla başlar. Bir sistem HDMI çıkışı kullanabilirken, diğeri VGA'ya güvenebilir. HOP156, her iki VGA ve HDMI video girişini de destekleyerek sistem entegratörlerine ekran kategorisini değiştirmeden farklı ana bilgisayar platformlarını bağlamak için pratik bir yol sunar.

Dokunmatik sistem arayüzü için USB kullanılırken, DC 12V güç girişi sağlar. Bu, video, dokunmatik ve güç bağlantıları arasında net bir ayrım oluşturarak monitörün mevcut bir sistem mimarisine entegre edilmesini kolaylaştırır.

Satın alma ekipleri için, arayüz uyumluluğu genellikle gereksiz özellikler eklemekten daha önemlidir. HOP156, etkileşimli bir ekran terminali için gereken temel bağlantılara odaklanır: video için HDMI ve VGA, dokunmatik için USB ve güç için DC 12V. Bu basit yapılandırma, sistem tasarımı sırasında gereksiz arayüz karmaşıklığını azaltmaya yardımcı olabilir.

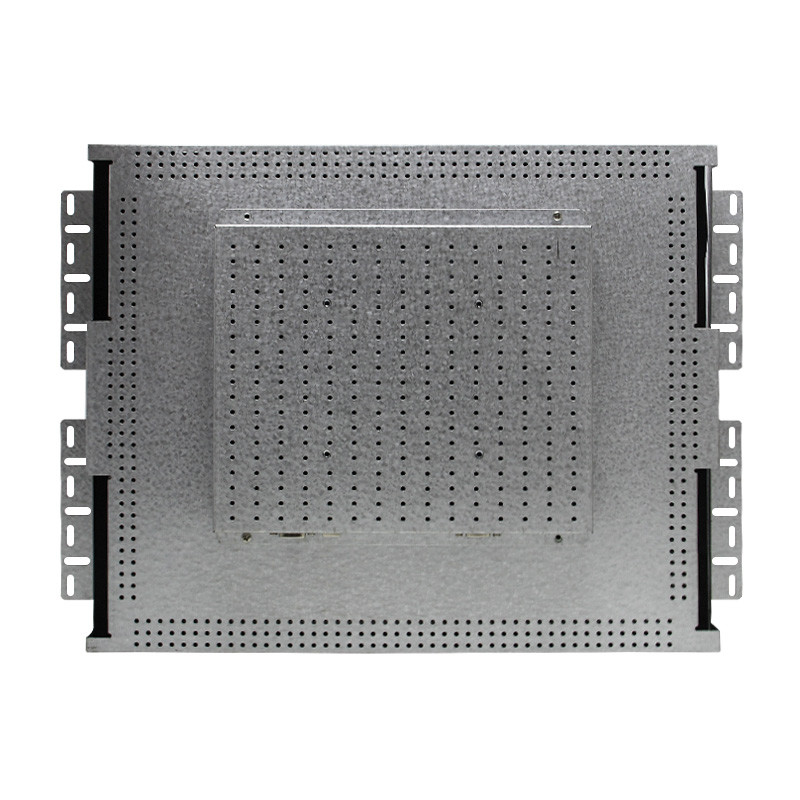

Açık çerçeveli dokunmatik ekranlı bir monitör ile geleneksel bir tüketici monitörü arasındaki temel fark, ürünün nasıl kurulduğudur. HOP156, ekranın daha büyük bir muhafazaya, makineye, kabine veya ekipman yapısına dahil edilebilmesi için açık çerçeveli bir tasarım kullanır.

Panelin etrafında tam bir monitör muhafazası gerektirmek yerine, açık çerçeveli bir yapılandırma, entegratörün çevredeki mekanik yapıyı nihai ürüne göre tasarlamasına olanak tanır. Bu, ekranın bir ekipman yüzeyiyle aynı hizada oturması veya özel bir ön panelin parçası olması gerektiğinde kullanışlıdır.

HOP156, gömülü kurulumun yanı sıra duvara montaj dağıtımını da destekler. Duvara monte konfigürasyonlar için VESA 75mm ve VESA 100mm montajı desteklenir, ayrıca yatay ve dikey montaj braketleri de mevcuttur. Bu, ekranın ekipmana entegre edilip edilmediğine veya daha büyük bir duvara monte sistemin parçası olarak kurulup kurulmadığına bağlı olarak birden fazla kurulum yaklaşımı sunar.

B2B ekran tedarikinde yaygın bir zorluk, birden fazla bitmiş ürün tasarımında çalışabilen bir model bulmaktır. HOP156, iki ana dağıtım yaklaşımı etrafında konumlandırılmıştır: gömülü kurulum ve duvara montaj.

Gömülü bir proje için, açık çerçeve yapısı ekranın müşterinin muhafazası veya ekipman mimarisinin bir parçası olmasını sağlar. Duvara monte bir proje için, VESA 75mm ve 100mm montaj seçenekleri daha standart bir kurulum yaklaşımı sunar.

Yatay ve dikey montaj braketi seçenekleri, farklı fiziksel yönelimleri daha da destekler. Aynı ekran platformunun birden fazla ürün yapılandırması veya müşteri projesi için değerlendirilmesi gerektiğinde bu önemlidir. Her montaj gereksinimi için tamamen farklı bir ekran seçmek yerine, alıcılar mekanik ve arayüz gereksinimlerinin uyumlu olduğu aynı 15,6 inçlik açık çerçeveli platformdan çalışabilirler.

Entegrasyon, ekran fiziksel olarak kurulduktan sonra sona ermez. Ekran ayarlarının kurulum, devreye alma veya bakım sırasında ayarlanması gerekebilir. HOP156, parlaklık, kontrast, otomatik ayarlama, faz, saat, yatay ve dikey konum, dil, fonksiyon ayarları ve sıfırlama gibi OSD kontrollerini içerir.

Bu kontroller, ana sistemde değişiklik yapmaya gerek kalmadan kurulumculara ve operatörlere temel ekran ayarlarına erişim sağlar. Farklı kurulum ortamları veya video kaynakları içeren projeler için bu, ilk kurulumu daha basit hale getirebilir.

OSD yapılandırması, gereksiz yazılım işlevleri eklemek yerine kasıtlı olarak ekran yönetimine odaklanmıştır. Bu, monitörü müşterinin kendi bilgisayarı, denetleyicisi veya uygulama sistemiyle birlikte çalışabilen bir ekran ve dokunmatik bileşen olarak konumlandırır.
