RS323 USB 12" Resistif Dokunmatik Ekran Monitörü

Bir ekranın bir kioska, ekipman paneline veya duvara monte edilmiş bir terminale yerleştirilmesi gerektiğinde, doğru ekran sadece çözünürlükle ilgili değildir.Esnek bağlantı, pratik montaj seçenekleri ve bitmiş ekipmana entegre edilebilen bir form faktörü.12.1 inç açık çerçeveli, dirençli dokunmatik ekran monitörüBu gereksinimlerin etrafında tasarlanmıştır.

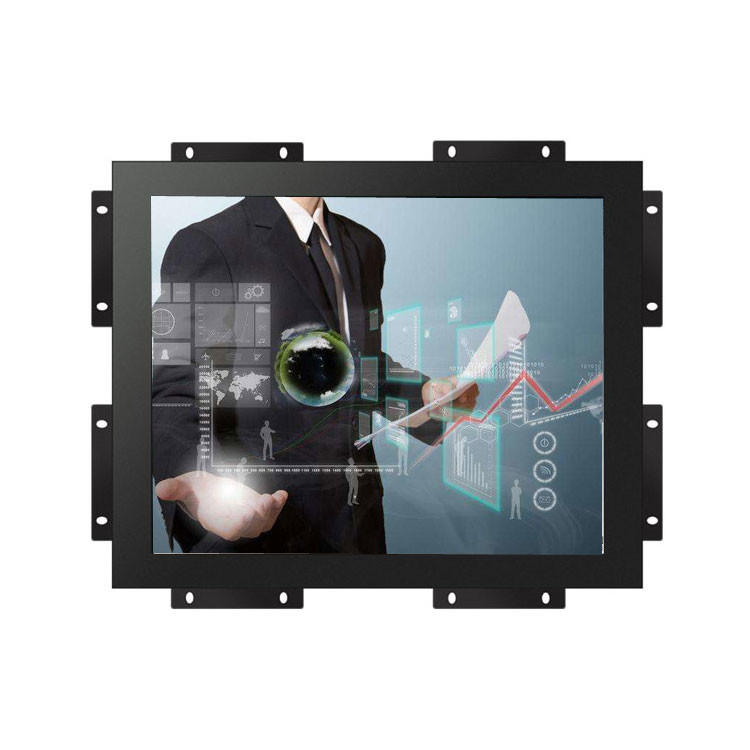

1024 × 768 TFT-LCD, gömülü arayüzler için pratik bir ekran biçimi sağlarken, açık çerçeve tasarımı monitörün bir müşterinin kabinesine dahil edilmesini sağlar.4 veya 5 telden oluşan bir dokunmatik ekran, USB dokunmatik arayüzü, VGA ve DVI girişleri, isteğe bağlı HDMI ve RS232 ve VESA 75/100 montajı, farklı sistem yapılandırmalarına esneklik sağlar.50 milyon dokunuş ömrü, ve 3 yıllık garanti, HOP121-8 tekrarlanan B2B projeleri için yapılandırılabilir bir ekran bileşeni olarak konumlandırılmıştır.

• Düzgün ekipman entegrasyonu için açık çerçeve tasarımı
• Endüstriyel çalışma için güvenilir bir dirençli dokunuş
• Özel ekipman yapıları için esnek montaj
• Farklı ana sistemler için yapılandırılabilir arayüzler
• Zorlu ortamlar için yüksek parlaklık seçeneği
• Sık çalıştırma için dayanıklı dokunma performansı
• Yerleşik OSD denetimleri aracılığıyla kolay görüntü ayarlama
• Kiosklar ve gömülü ekipmanlar için tasarlanmış

12.1 inçlik biçim, ekran görünürlüğü ve kurulum alanı arasında pratik bir denge sağlar. 1024 × 768 çözünürlük ve 246.0 × 184.5 mm aktif bir alanla,Ekran, iş arabirimleri için yeterli çalışma alanı sağlar., kontrol menüleri, durum bilgileri ve daha büyük monitörlerle ilişkili daha büyük kabın gerektirmeden diğer grafik içeriği.1 kontrast, 16.2 milyon renk ve 5 ms yanıt süresi.Bu özellikler, mekanik ve arayüz tasarım sürecinin erken aşamalarında dikkate alınabilecek tanımlanmış bir ekran platformu sağlar..

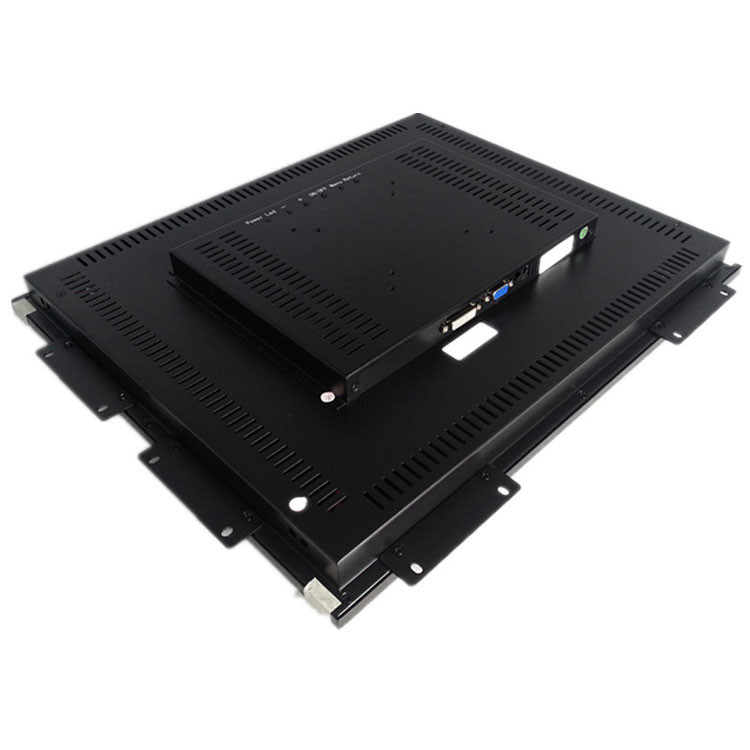

HOP121-8, geleneksel bir masaüstü monitörünün bitmiş evini gerektirmek yerine müşterinin kendi kabinine entegre edilmesini sağlayan açık çerçeveli bir ekran tasarımı kullanır.Bu, ekranın bir kiosk içinde oturması gerektiğinde özellikle önemlidirVESA 75 mm ve 100 mm montaj arayüzleri, yatay ve dikey destek seçenekleriyle birlikte ek kurulum esnekliği sağlar.Etrafı çevreleyen ekipmanları sabit bir tüketici tarzı monitörün etrafında tasarlamak yerine, geliştiriciler ekranı daha büyük sistem mimarisi içindeki bireysel bir bileşen olarak görebilirler.

HOP121-8 4 tel ve 5 tel konfigürasyonları olan dirençli bir dokunmatik ekran etrafında inşa edilmiştir.Bu, operatörün ayrı bir kontrol arayüzüne güvenmek yerine ekranla doğrudan etkileşime girmesi gereken gömülü ekipmanlar için pratik bir dokunmatik giriş çözümü sağlarDokunmatik panel, %92 ışık iletimine, belirtilen 2 ms yanıt süresine ve 50 milyon dokunuşa kadar dokunmatik bir yaşam döngüsüne sahiptir.+5V @ 80mA'da belirtilen dokunma gücü ileKurulu ana donanımlı projeler için, seçilen dokunmatik yapılandırma, üretimden önce ana sistem ve mekanik gereksinimlerle birlikte değerlendirilebilir.

Gömülü ekipman, farklı nesil barındırma donanımlarını kullanabilir, bu nedenle bağlantı, ekran seçiminin önemli bir parçası olabilir.HDMI bir isteğe bağlı yapılandırma olarak kullanılabilirken. RS232 ayrıca bir seçenek olarak mevcuttur, USB dokunmatik sistem arayüzünü sağlar.Bu, monitörün müşteri denetleyicisi veya bilgisayarının uygulamayı kendisi işlediği sırada bir görüntüleme ve giriş bileşeni olarak kalmasına izin verirSistem entegratörleri için, proje başlangıcında ev sahibinin video çıkışını ve dokunmatik iletişim gereksinimlerini onaylamak, daha sonra gelişimde gereksiz arayüz değişikliklerinden kaçınmaya yardımcı olur.

Standart ekran parlaklığı 350 cd/m2'dir, isteğe bağlı olarak 1000 cd/m2'ye ulaşılabilir.Bu, nihai ekipmanın daha parlak çevresel ışık altında daha güçlü ekran görünürlüğü gerektirdiğinde proje ekiplerine başka bir seçenek sunar.Ekran ayrıca 1000: 1 kontrast oranı, 16.2 milyon renk ve belirtilen kontrast koşulunda 60 ° / 70 ° görüntüleme açısı sağlar.Her projeye bir parlaklık yapılandırması uygulamak yerine, alıcılar gerçek kurulum ortamına göre uygun seçeneği seçebilirler.Bu nedenle son seçimden önce uygulama özel çevresel gereksinimler doğrulanmalıdır..

Ürün bilgisi, kiosk, gömülü ve duvar monte kurulumunu dağıtım seçenekleri olarak tanımlar.Bu, HOP121-8'i monitörün daha büyük bir fiziksel yapının bir parçası olması gereken projeler için uygun kılar.Bir kiosk ekranı ön paneline dahil edebilirken, bir ekipman üreticisi bunu özel bir kabinin içine kurabilir.Duvar üzerine monte edilmiş sistemler, ekranı nihai kurulumda konumlandırmak için mevcut VESA arayüzlerini ve destek yapılandırmalarını kullanabilir.Kaynak bilgisinde belirli bir endüstri uygulaması belirtilmediğinden, ürün gerçek mekanik yapıya, kullanıcı etkileşimi gereksinimlerine,ve tasarlanan sistemin çevresel koşulları.

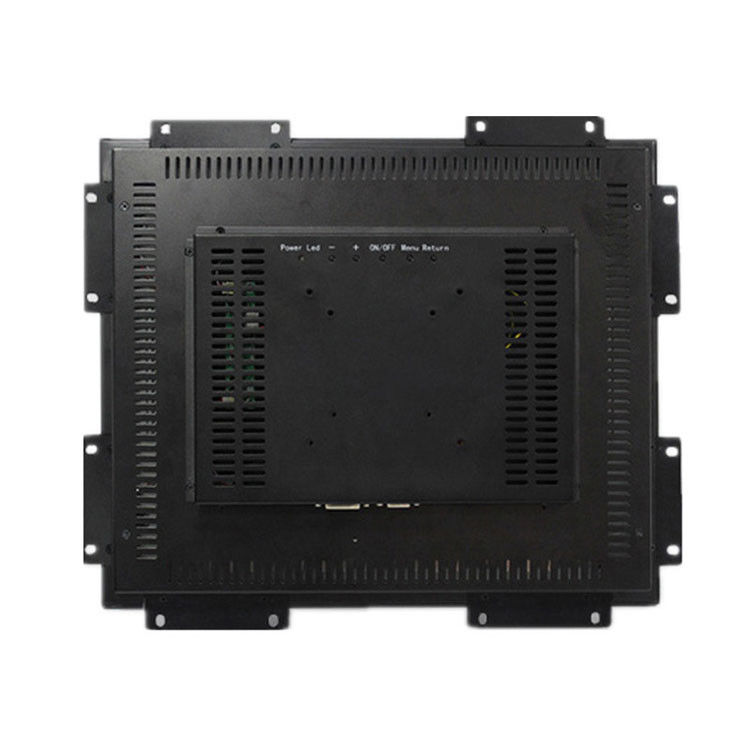

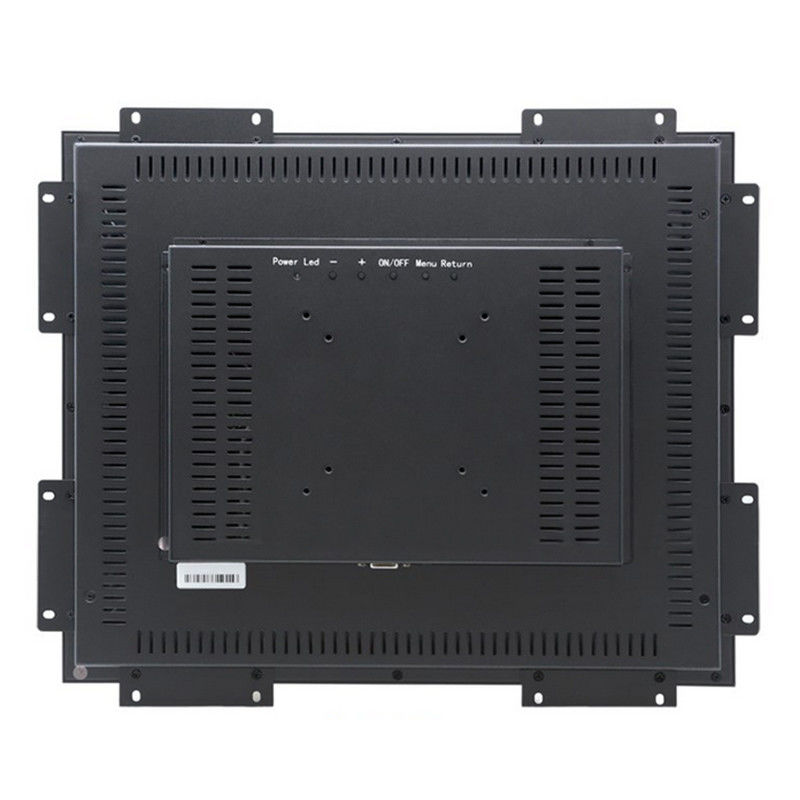

Bir ekran bitmiş ekipmana monte edildikten sonra, görüntü, ana sinyali ve nihai montaj konumuna göre ayarlanması gerekebilir.HOP121-8 parlaklık ve kontrast için OSD kontrollerini sağlar, otomatik ayar, faz, saat, yatay ve dikey konumlandırma, dil seçimi, işlev ayarları ve sıfırlama.Bu kontroller, kurulum ve servis personeline müşteri uygulama yazılımını değiştirmeden ekranı yapılandırmanın doğrudan bir yolunu sağlarAynı ekranı farklı tesislerde kullanan ekipman üreticileri için,Bu, monitör entegre edildikten sonra ekran parametrelerinin yerel olarak ayarlanabilmesi nedeniyle görevlendirmeyi daha basit hale getirebilir..

HOP121-8 OEM veya CNHOPESTAR markası altında mevcuttur, bu da monitörü kendi ekipmanlarına veya ticari çözümlerine dahil eden işletmeler için uygundur.ve 1000 cd/m2 parlaklık standart VGA/DVI ve resistive-touch platformu etrafında ek yapılandırma esnekliği sağlarOEM tedarikleri için önemli adım, ekran boyutu, çözünürlük, dokunmatik yapılandırma, arayüzler, parlaklık, montaj yöntemi,ve markalama gereksinimleri. This helps ensure that the supplied display matches the mechanical and electrical architecture of the customer's finished product rather than being selected as a generic monitor after the system design is complete.
