1280*1024 Açık Çerçeve Dokunmatik Ekran Monitörü

Bir dokunmatik ekranın bir kiosk, ekipman paneli veya duvara monte edilmiş bir terminalinin bir parçası olması gerektiğinde, ekran sadece yanında oturmak yerine genel sistem içinde çalışmalıdır.17 inç açık çerçeve dokunmatik ekran monitörüBu tür bir bütünleşme için tasarlanmıştır, 1280 × 1024 TFT-LCD'yi açık çerçeveli endüstriyel metal yapıyla ve esnek montaj seçenekleriyle birleştirir.

Ekran, HDMI ve RS232 seçenekleri ile VGA ve DVI girişlerini destekler. Dokunmatik yapılandırması, 4 tel / 5 tel seçenekleri ile dirençli olarak belirtilmiştir.kapasitif dokunuş da ek bir yapılandırma olarak listelenirken350 cd/m2 standart parlaklık, 1000 cd/m2 seçmeli parlaklık, 50 milyon dokunma ömrü ve VESA 75/100 montajı ile,HOP170-8 ekipman üreticilerine ve sistem entegratörlerine özelleştirilmiş ekran projeleri için pratik bir platform sunar.

• Düzgün ekipman entegrasyonu için açık çerçeve tasarımı
• Kalıcı yerleşik tesisler için endüstriyel metal yapı
• Farklı proje gereksinimleri için esnek dokunma teknolojisi
• Sürekli operatör etkileşimi için güvenilir dirençli dokunuş
• Çeşitli ana sistemler için esnek bağlantı
• Zorlu kurulum ortamları için yüksek parlaklık seçeneği
• Özel ekipman yapıları için birden fazla montaj seçeneği
• Kolay bir kurulum ayarlaması için OSD denetimleri
• Kiosklar, gömülü sistemler ve duvar terminalleri için tasarlanmıştır

17 inçlik ekran, çok daha büyük bir ekran formatına geçmeden kompakt bir gömülü monitöre göre daha fazla görüntüleme alanına ihtiyaç duyan ekipmanlar için yararlı bir orta zemin sağlar.Onun 1280 × 1024 çözünürlüğü 5Dümdüz ekran alanının önemli olduğu arayüz düzenleri için uygun 4 çalışma biçimi. Panel 339.8 × 272.5 mm aktif bir alana, 1000: 1 kontrast oranına, 16.2 milyon renge sahiptir.ve 5 ms yanıt süresi350 cd/m2 standart parlaklığı ile ekran, gömülü arayüzler için tanımlanmış bir görsel platform sağlar.Seçilebilir 1000 cd/m2 konfigürasyonu ise daha yüksek parlaklık gerektiğinde proje ekiplerine başka bir seçenek sunar..

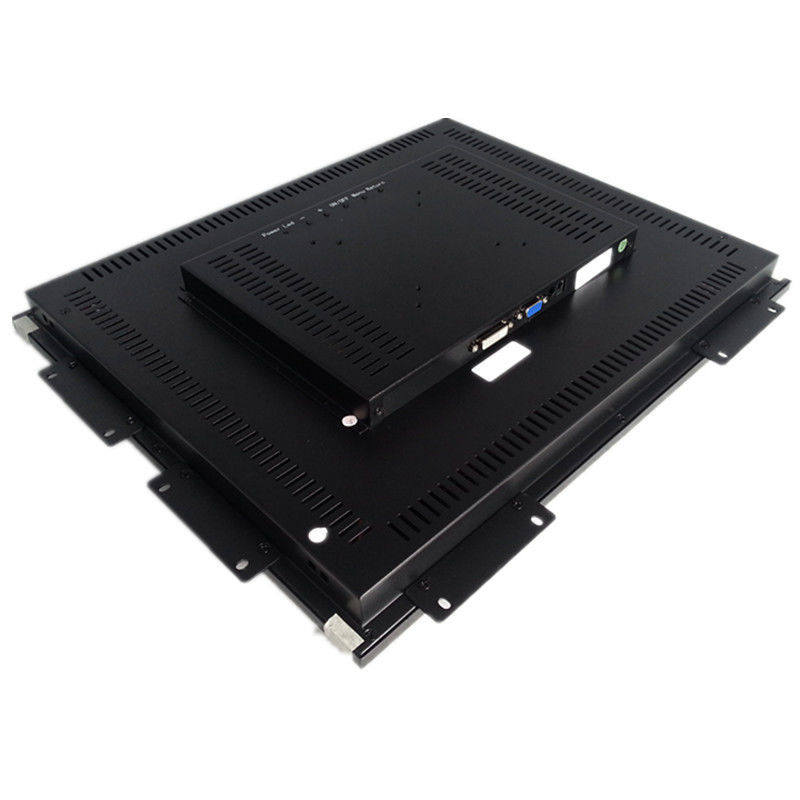

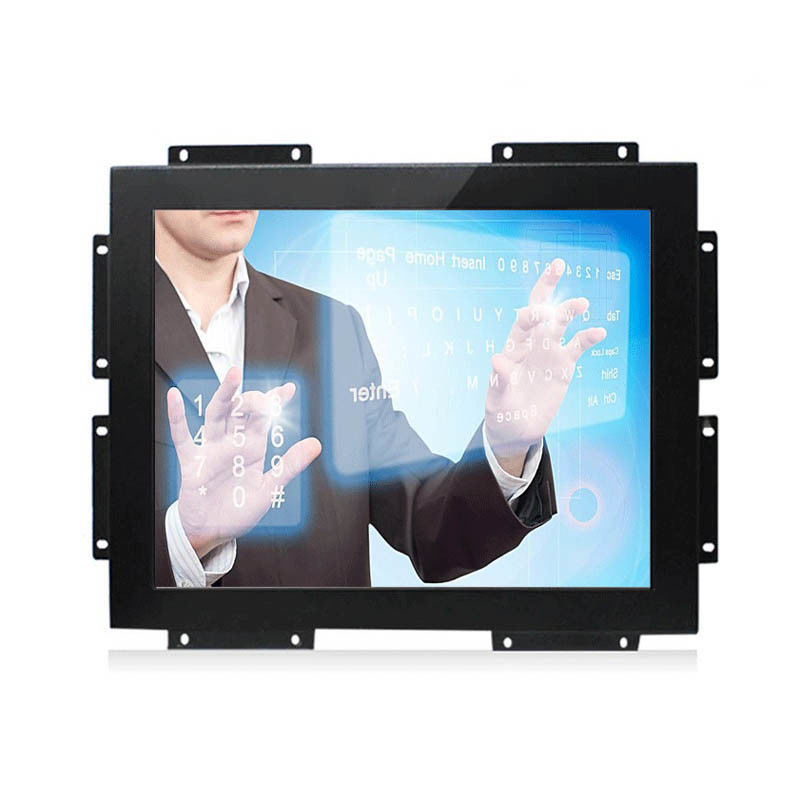

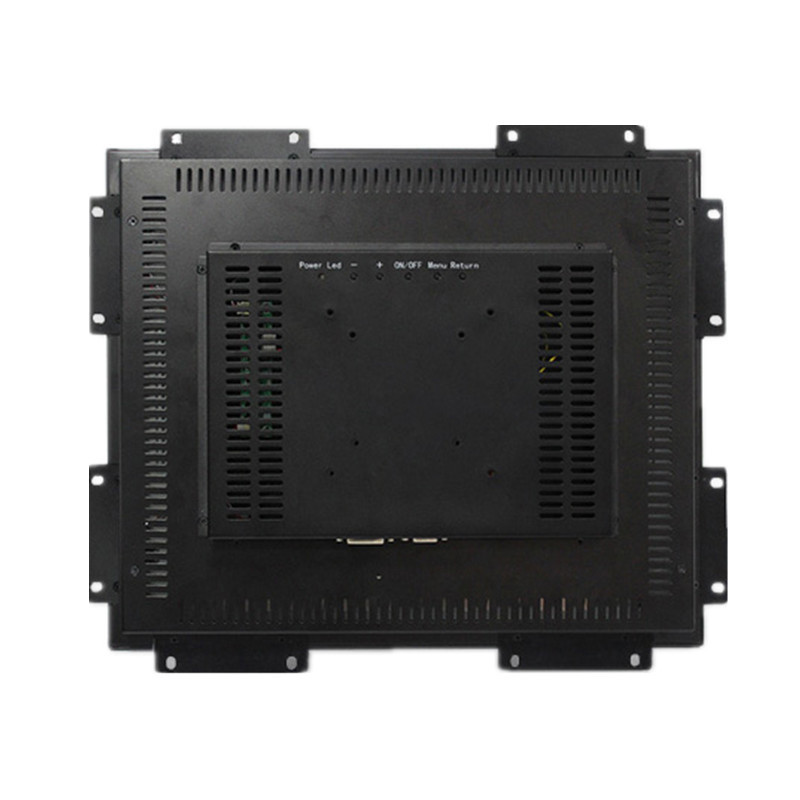

Açık çerçeve tasarımı, monitörün bitmiş bir masaüstü monitör evine dayanmak yerine müşterinin kendi kabinesine dahil edilmesini sağlar.Bu, ekranın fiziksel yapının bir parçası olması gereken ekipman tasarımları için uygun bir ekran yapar.VESA 75 mm ve 100 mm montaj arayüzleri standart monteyi desteklerken, yatay ve dikey montaj destekleri ek esneklik sağlar.Kiosk üreticileri ve ekipman geliştiricileri için, bu yaklaşım, ekran boyutlarını ve montaj yöntemini başından itibaren kabınla birlikte dikkate almayı sağlar.sabit ticari bir monitör etrafındaki çevre yapısını yeniden tasarlama ihtiyacını azaltmak.

HOP170-8 dirençli bir dokunmatik ekran ve 4 tel / 5 tel dokunmatik yapılandırması ile tanımlanmıştır. Kaynak bilgileri ayrıca kapasitif dokunuşu ek bir dokunma seçeneği olarak listeler.Bu nedenle, proje gereksinimlerine göre nihai yapılandırma onaylanmalıdır.Dokunmatik panel, %92 ışık iletimini, belirtilen 2 ms yanıt süresini ve 50 milyon dokunuşa kadar dokunmatik bir yaşam döngüsünü sağlar.+5V @ 80mA dokunmatik güç tüketimi ileBu, entegratörlere, üretimden önce ana sistem, kullanıcı arayüzü ve mekanik yapı ile birlikte değerlendirilebilen tanımlanmış bir dokunmatik giriş platformu sağlar.

Farklı gömülü sistemler, özellikle projelerin mevcut ekipmanlarla entegrasyon yapması gerektiğinde farklı barındırma arayüzleri kullanabilir.HDMI bir seçenek olarak kullanılabilirken. RS232 ayrıca isteğe bağlı bir arayüz olarak mevcuttur ve USB dokunmatik bağlantıyı sağlar.Bu, ekranın müşteri endüstriyel bilgisayarı için özel bir görsel ve dokunmatik bileşen olarak kalmasına izin verir., denetleyici veya başka bir ana cihaz uygulama işlemini yönetir. the available host video output and required touch communication method can therefore be matched to the appropriate monitor configuration instead of forcing the entire system to adopt a single interface standard.

Standart parlaklık350 cd/m2Bu, ekranın standart konfigürasyondan daha güçlü bir parlaklığa ihtiyaç duyabileceği projeler için ek esneklik sağlar.Panel ayrıca 10001: 1 kontrast oranı, 16.2 milyon renk ve belirtilen kontrast koşulunda belirtilen 60 ° / 70 ° görüntüleme açısı.Proje ekipleri gerçek kurulum ortamına göre uygun konfigürasyonu seçebilir. Kullanılabilir ürün bilgileri bir IP derecesini veya tam bir çalışma ortamı özelliklerini tanımlamaz.Bu nedenle çevresel gereksinimler son uygulama için ayrı olarak onaylanmalıdır..

HOP170-8 kiosk, gömülü ve duvar montajı için tanımlanmıştır, ekranın daha büyük bir yapıya fiziksel olarak entegre edilmesi gerektiğinde pratik bir seçenek haline gelir.Monitör ön arayüzünün bir parçası olabilir· yerleştirilmiş ekipmanlarda, doğrudan müşterinin kabinine monte edilebilir; ve duvar monte sistemlerinde,Erişilebilir VESA arayüzleri ve montaj koltukları ekranın konumlandırılması için seçenekler sunarÜrün bilgilerinde belirli bir endüstri uygulaması belirtilmemiştir.Bu nedenle, ürün, proje kanıtı olmadan belirli bir dikey olarak atanan yerine, gerçek sistem tasarımına göre değerlendirilmelidir..

Yerleşik bir monitör kurulduktan sonra, ekran ayarlarının ana sinyali, montaj konumu ve görüntüleme koşullarına göre ayarlanması gerekebilir.HOP170-8 parlaklık ve kontrast için OSD kontrollerini içerir, otomatik ayar, faz, saat, yatay ve dikey konumlandırma, dil seçimi, işlev ayarları ve sıfırlama.Bu kontroller, kurulum ve servis personeline, müşterinin uygulama yazılımını değiştirmeden ekranı ince ayarlamanın doğrudan bir yolunu sağlarBirden fazla yerde dağıtılan ekipman için,Yerel ayarlama, nihai kurulum ortamının orijinal geliştirme veya test kurulumundan farklı olduğu zaman da devreye girmeyi daha pratik hale getirebilir.
